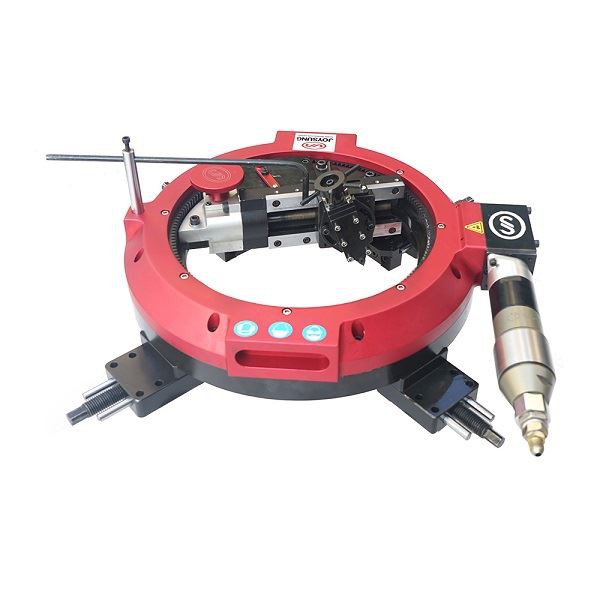

Produktbeschreibung:
Der FDG300E ist wie der Rest des Sortiments aus materialien höchster Qualität gefertigt. Es wurde entwickelt, um Maschinenmaschinengenauigkeit zu gewährleisten, kombiniert mit einfacher Handhabung und Portabilität im Flanschbereich von 0 - 305mm (0"- 12").

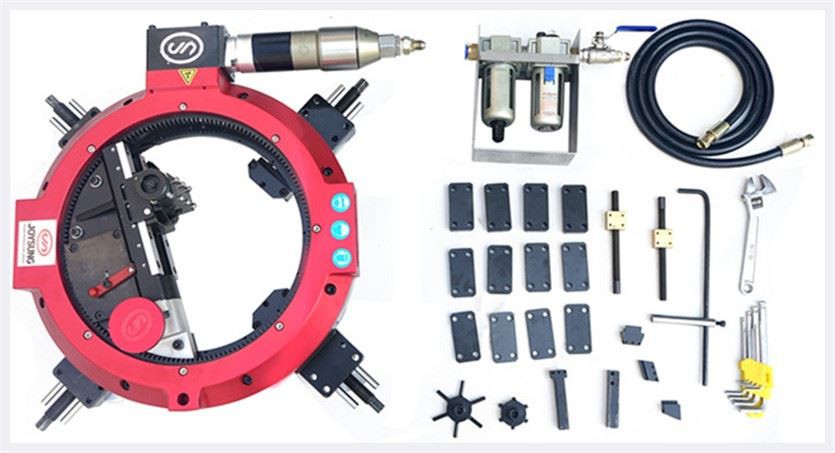

Die Maschine besteht aus drei Hauptbaugruppen:
Basisring-Baugruppe
Es sind vier separate verstellbare Klemmblöcke vorgesehen, die
auf dem Basisring positioniert werden, um der Größe des Flansches
Bearbeitet.
Antrieb und Lager

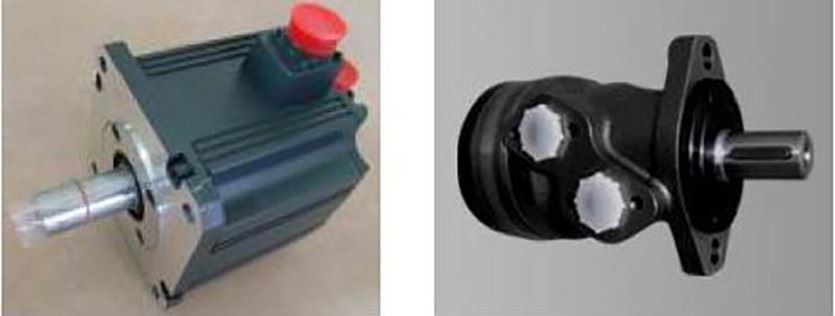

Die Maschine wird von einem 0,66 kW (0,85 PS) pneumatischen Motor angetrieben,
die direkt an der Antriebslagerbaugruppe montiert ist und
schnell abnehmbar.
Sattel
Der Sattel ist auf der Antriebs- und Lagerbaugruppe montiert und bietet eine starre Struktur, an der der Werkzeugkasten befestigt ist. Die Antriebseingabe in den Sattel wird aus der Antriebs- und Lagermontage, der innengangenen Anordnung und dem Sattelgetriebe in einer Planetenbewegung abgeleitet. Die Ein- und Ausquerung des Werkzeugpfostens erfolgt durch eine Bleischraube, die vom Sattelgetriebezug angetrieben wird. Die Richtung wird vom Polygonzugselektor ausgewählt.
Die Maschine kann Schnitte bis zu einer maximalen Tiefe von 2mm (0,079") ohne Flanschlöcher und 1mm (0,039") mit Flanschlöchern erreichen. Altermative Werkzeugstützen können je nach Maschinenanwendung auf den Sattel geftiert werden.
Qualität
Alle tragbaren Feldbearbeitungsgeräte von JOYSUNG erfüllen streng den technischen Standard.
Konformität mit dem ISO9001-Qualitätssystem.
JOYSUNG Designabteilung
Alle JOYSUNG Maschinen werden von unseren Servicetechnikern vor Ort eingesetzt und im Laufe der Jahre haben wir Anbaugeräte modifiziert und entworfen, um das JOYSUNG Werkzeugmaschinenprogramm für viele Spezialanwendungen zu ermöglichen. Können wir Ihnen helfen? Umfassende CAD-Anlagen, die von qualifizierten Konstrukteuren und erfahrenen Projektingenieuren betrieben werden, sind in der Lage, Ihre genauen Anforderungen zu erfüllen.
Technischer Parameter
Hauptdimensionen | 130mm (51*") |
Höhe | 305mm (12") |
Rotationsdurchmesser | 305mm (12") |
Maximaler Schwung | 0mm (0") |
Minimaler Schwung | 38mm (15/8) |
Werkzeugpost-Reisen | 610mm (24") |
Gesamtdurchmesser | 130mm (51*") |
Gewichte | |
Netzgewicht (weniger Holzgehäuse) | 50kg (110lbs) |
Gesamtversandgewicht | 85kg (1871lbs) |
Holzkoffer Abmessungen | |
Länge | 800mm (32") |
Höhe | 430mm (17") |
Breite | 720mm (28") |
Allgemeine Informationen | |
Gnipping Range | Mindestgröße 102mm (4") |
maximale Größe 305mm (12") | |
Flanschbereich | Mindestgröße 0mm (0") |
maximale Größe 305mm (12") | |
Antriebsmotor | 0,66 kW (0,85 PS) |
Mindestanforderungen an die Luftversorgung | 5 bar 2,26m/min (80psi 80cfm) |
Antriebsmotor-Ausgangsdrehzahl | 1600 Rpm |
Endgeschwindigkeit | 33 |
Tabelle der Oberflächenfuttermittel | ||
Getriebe | Vorschub (mm) | Vorschub (Zoll) |
In | 0.81 | 0.032 |
Out | 0.20 | 0.008 |
Handgehalten | 0.05 | 0.002 |
Funktionen
•Kompakt, leicht
•Extern montiert
• Funktioniert in jeder Position
"Cuts'O' Ring Rillen, vertikale Nuten, V'nuts, Linsenringsitze, Nabenprofile und Schweißnähte
Vorbereitungen
• Erreicht Oberflächen von 1 .6um Ra bis 6.3um (63 CLA bis 250 CLA) 'Grammophon' Finish beim Drehen und 0.8um Ra bis 1.6um (32 CLA bis 63 CLA) beim Polieren
•Pneumatischer Antrieb ermöglicht den Einsatz in
explosionsgefährdete Bereiche
• Bebaubare transportable Hülle
Modell der externen Kartenreparaturmaschine: FDG300E, FDG600E
